Plataforma é o que dá acesso ao equipamento. Pipe-rack é o que organiza a tubulação. Os dois são estrutura — e estrutura mal dimensionada não avisa antes de falhar.
Plataforma é a estrutura que permite operar e manter equipamento fora do nível do piso: acessar um bocal no topo de um tanque, chegar até uma válvula elevada, ou simplesmente circular com segurança numa área onde o processo acontece acima da cabeça. Pipe-rack é a estrutura que sustenta e organiza a tubulação que atravessa a planta, mantendo linhas agrupadas, apoiadas nos vãos corretos e fora do caminho de pessoas e veículos.
Ambos são estrutura metálica, e ambos costumam ser tratados como acessório quando são, na verdade, item de projeto. Uma plataforma dimensionada só pelo peso das pessoas ignora a carga de equipamento apoiado e a ação do vento. Um pipe-rack sem vão calculado gera flecha na tubulação e esforço não previsto nos bocais dos equipamentos que ela conecta. E um pipe-rack projetado exatamente para as linhas de hoje transforma a primeira ampliação em improviso pendurado na lateral.
Cada item responde a uma carga ou a um requisito de acesso — nenhum deles é escolha estética.
| Item | Do que depende |
|---|---|
| Cargas consideradas | Peso próprio, equipamento apoiado, circulação, carga de manutenção e ação do vento sobre a estrutura. |
| Perfis e vãos | Dimensionados para a carga e para a flecha admissível, tanto da estrutura quanto da tubulação apoiada. |
| Ligações e apoios | Detalhes de conexão entre peças e de fixação na fundação ou na estrutura existente. |
| Acessos | Escada, escada de marinheiro ou rampa, conforme a frequência de uso e a altura a vencer. |
| Proteções de borda | Guarda-corpo, rodapé e corrimão dimensionados para o esforço que a norma exige que suportem. |
| Reserva para ampliação | Níveis e largura de rack deixados disponíveis para linhas futuras, definidos antes da fabricação. |
Montagens e estruturas modeladas pela engenharia 4WaTT. A mesma disciplina de vão, apoio e acesso aparece em cada plataforma e pipe-rack que entregamos.
Equipamento

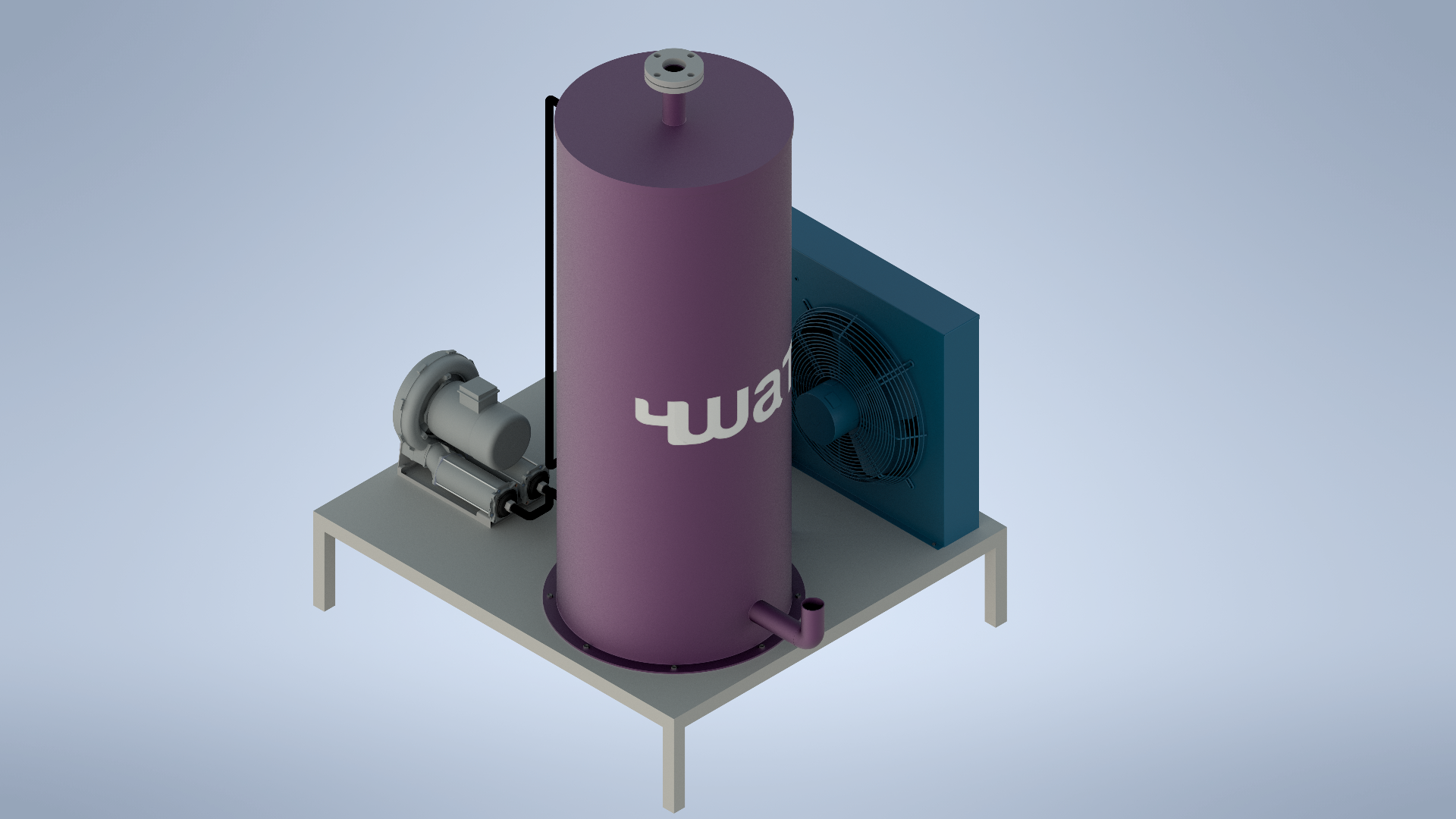

Skid de secagem de biogás
Vaso de secagem, soprador e trocador de calor montados sobre um único skid metálico.
Projeto mecânico

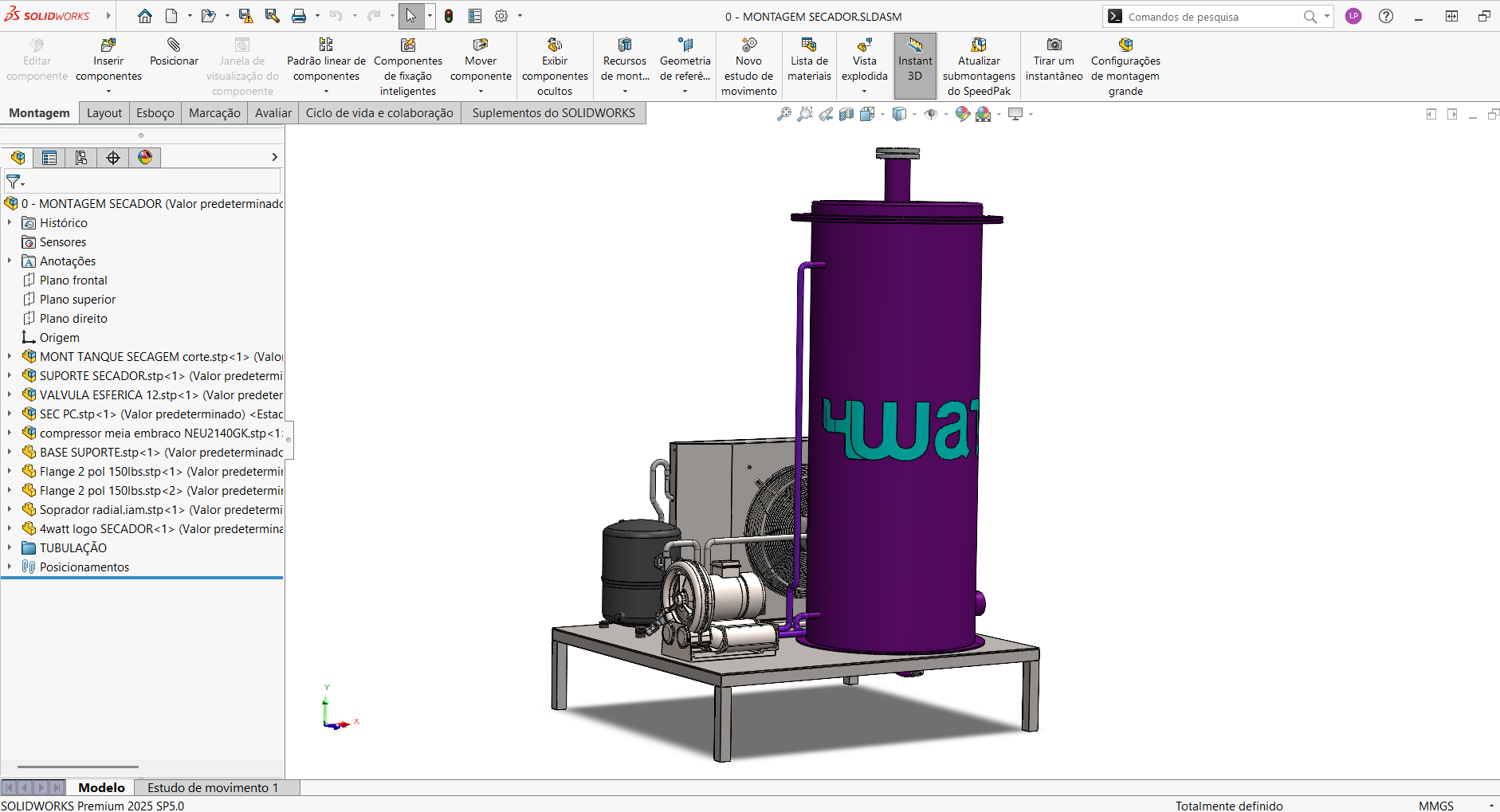

Secador de biogás — conjunto
Modelo 3D com vaso, compressor, condensador ventilado, soprador radial e tubulação.
Caldeiraria

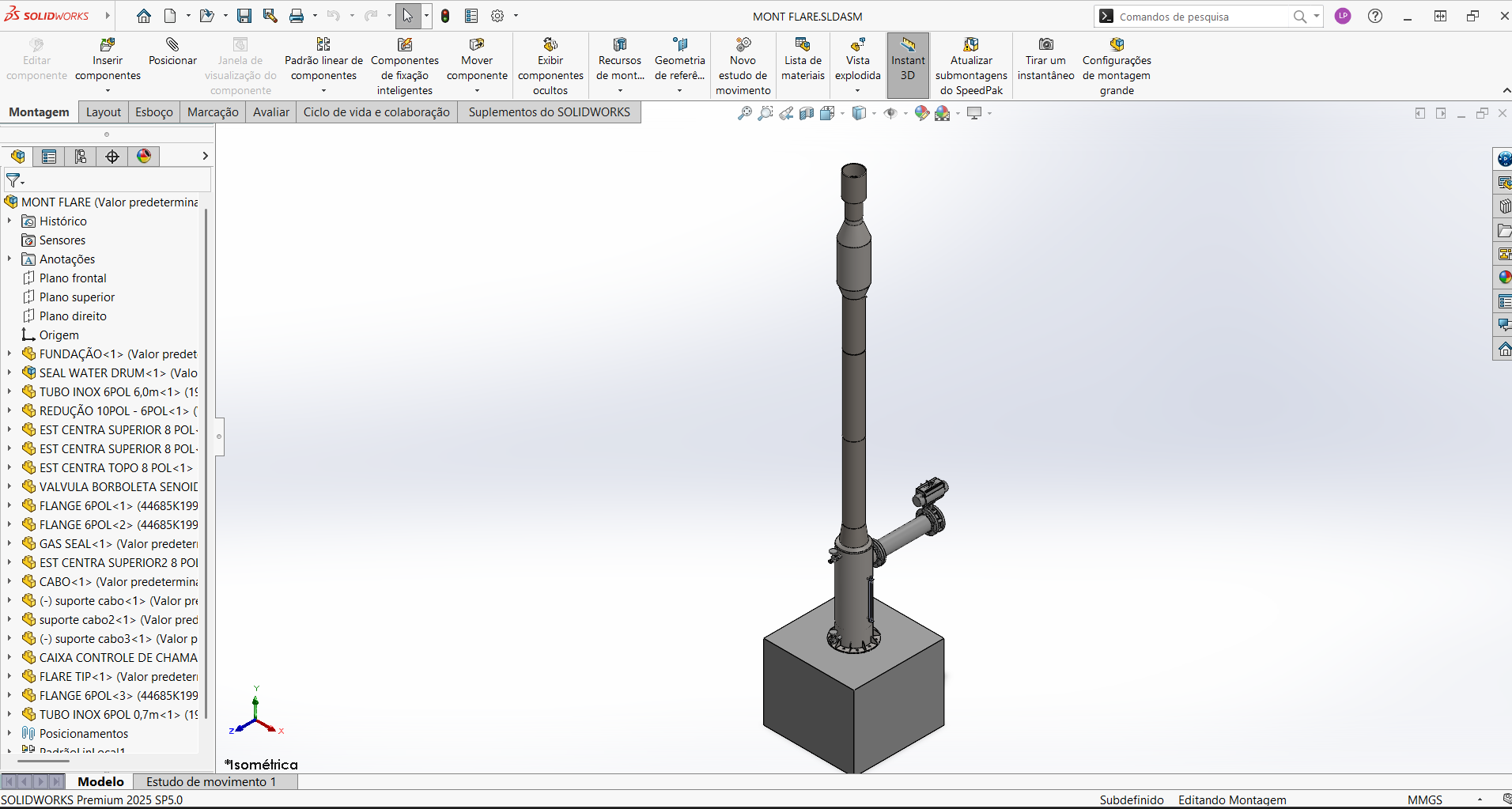

Flare enclausurado — isométrica
Torre sobre base de concreto, com selo hídrico, gas seal, válvula borboleta e caixa de controle de chama.
Detalhamento

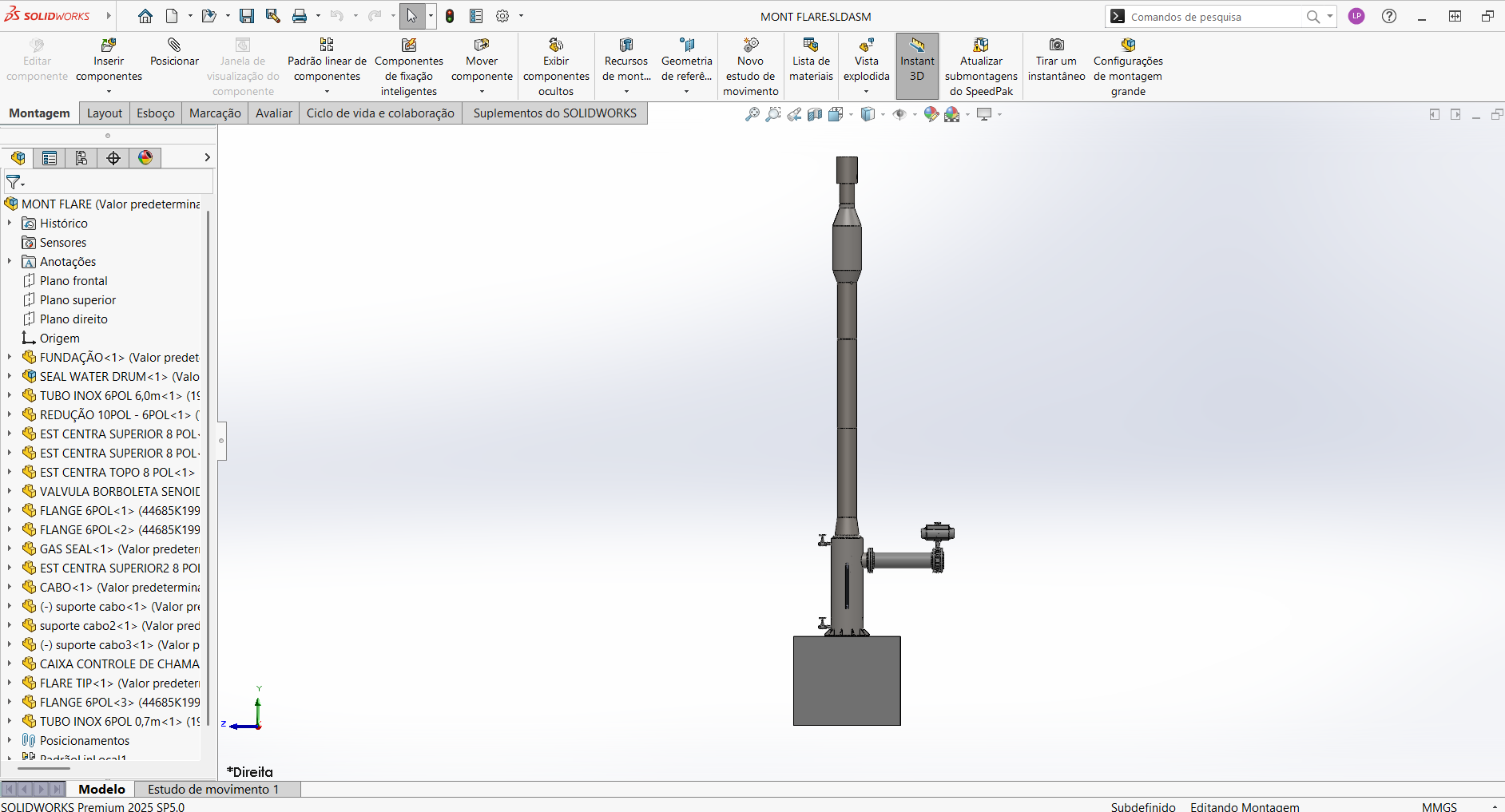

Flare — vista lateral
Vista ortográfica da mesma montagem, para conferência de alturas e interfaces de tubulação.
Montagem geral

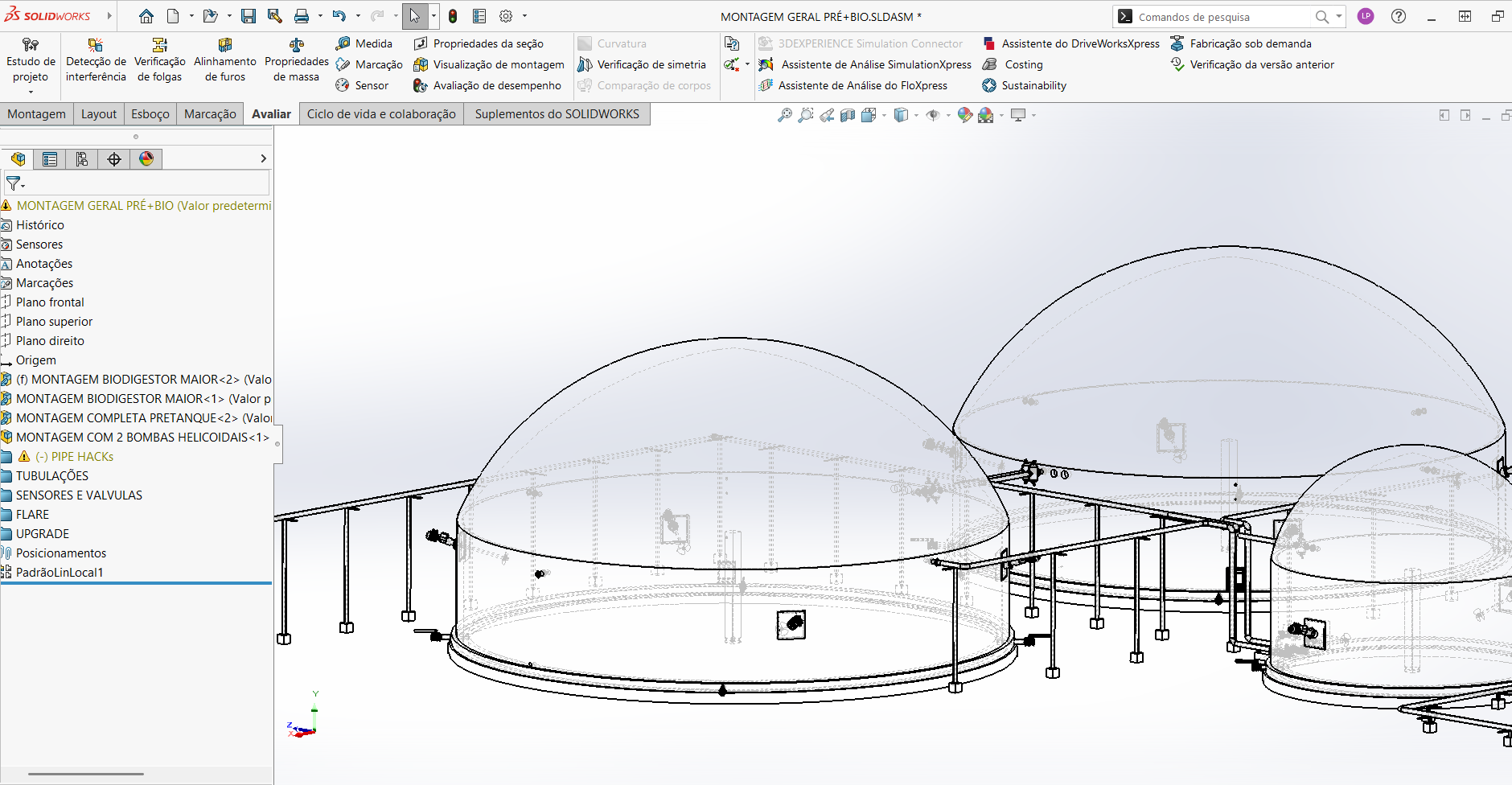

Biodigestores e pré-tanque
Montagem geral com tubulações, sensores, válvulas, bombas helicoidais e flare.
Transporte

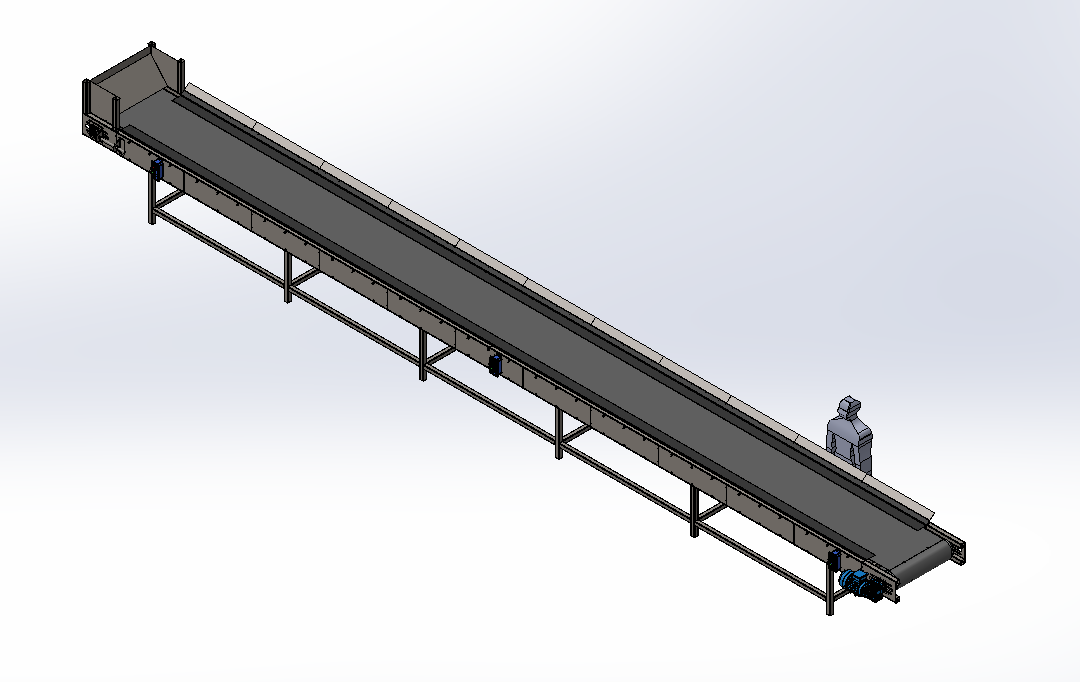

Esteira de triagem de RSU
